전력변환장치 핵심 가이드: 절연형vs 비절연형 컨버터의 차이와 설계 시 고려사항

최근 전기차 충전 인프라, 신재생 에너지 발전, 그리고 마이크로 모빌리티 산업이 급격히 성장하면서 전력변환장치(컨버터, 인버터) 개발에 대한 수요가 그 어느 때보다 높습니다. 성공적인 하드웨어 스타트업이나 중소기업의 신제품 개발 프로젝트에 있어, 효율적이고 안정적인 전력 공급은 제품의 핵심 경쟁력을 좌우하는 가장 중요한 요소 중 하나입니다.

새로운 아이디어를 구동 가능한 전자기기로 만들어내는 과정은 매우 가슴 뛰는 일이지만, 내부 엔지니어링 자원이 부족하여 설계 및 시제품 제작을 외주로 진행해야 할 때는 여러 가지리스크가 동반됩니다. 특히 전력 제어와 관련된 분야는 높은 전문성을 요구하기 때문에, 제품 기획 단계에서부터 적합한 토폴로지(Topology)를 선정하고 철저한 검증을 거쳐야만 막대한 개발비 폭탄과 납기 지연을 방지할 수 있습니다.

본 가이드에서는 하드웨어 개발 실무자 및 스타트업 대표님들이 반드시 알아야 할 절연형 컨버터와 비절연형 컨버터의 차이점, 그리고 성공적인 시제품 제작을 위한 설계 고려사항을 상세히 분석해 드립니다.

---

1. 전력변환장치(컨버터와 인버터)의 기본 이해

전력변환장치는 전원의 형태(직류, 교류), 전압, 주파수 등을 사용하고자 하는 부하의 요구조건에 맞게 변환해 주는 장치입니다. 주로 배터리 시스템, 모터 구동, 신재생 에너지 연계 시스템에서 필수적으로 사용됩니다.

• 컨버터(Converter): 일반적으로 직류(DC)를 직류(DC)로 변환하거나 교류(AC)를 직류(DC)로 변환하는 장치를 통칭합니다. 입력 전압을 승압(전압을 높임)하거나 강압(전압을 낮춤)하여 안정적인 직류 전원을 공급하는 역할을 합니다.
• 인버터(Inverter): 직류(DC) 전원을 교류(AC) 전원으로 변환하는 장치입니다. 단상 인버터와 삼상 인버터로 나뉘며, 주로 모터의 속도를 제어하거나 태양광 발전에서 생산된직류 전력을 전력망(계통)에 연결할 때 사용됩니다.

전력변환장치를 설계할 때 가장 먼저 결정해야 하는 것은 회로의 토폴로지 구조입니다. 이는크게 변압기(Transformer)를 사용해 입력단과 출력단을 전기적으로 분리하는 절연형(Isolated)과, 그렇지 않은 비절연형(Non-Isolated)으로 구분됩니다.

---

2. 절연형 컨버터 (Isolated Converter)의 특징과 적용

절연형 컨버터는 내부 회로에 고주파 변압기(자성체)를 배치하여 입력단과 출력단을 전기적으로 완전히 분리(Galvanic Isolation)한 구조를 말합니다.

핵심 장점

1. 높은 안전성 확보: 입출력 간 물리적인 절연이 이루어지므로, 입력 측에 과도한 전압이나노이즈가 발생하더라도 출력 측 부하나 사용자를 안전하게 보호할 수 있습니다.
2. 큰 승압/강압 비율: 변압기의 권선비(Turn Ratio)를 조절하여 입력 전압과 출력 전압의차이가 큰 시스템에서도 안정적인 전력 변환이 가능합니다.
3. 다중 출력 용이성: 하나의 변압기에 여러 개의 2차 권선을 감아 다양한 전압을 동시에 출력하는 다출력 전원 장치 설계에 유리합니다.

주요 단점 및 설계 주의사항

절연형 컨버터는 변압기와 같은 자성체 부품이 추가로 들어가기 때문에 회로의 부피가 커지고 무게가 증가합니다. 또한 자성체에서의 손실(코어 손실, 구리 손실)로 인해 비절연형에 비해 효율이 약간 낮아질 수 있으며, 부품 단가 상승으로 제조 비용이 높아집니다.

주요 적용 분야

절연형 컨버터는 높은 안전성이 요구되는 전기차 및 전기자전거 완속/급속 충전기, 사용자의접촉이 잦은 의료기기 전원부, 그리고 계통 연계가 필요한 연료전지용 컨버터 및 신재생 에너지용 전력변환장치 등에 널리 채택됩니다.

---

3. 비절연형 컨버터 (Non-Isolated Converter)의 특징과 적용

비절연형 컨버터는 변압기 없이 인덕터(Inductor), 커패시터(Capacitor), 스위칭 소자(MOSFET, IGBT 등)만을 이용하여 입출력을 직접 연결해 전압을 변환하는 방식입니다. 대표적으로 벅(Buck, 강압형), 부스트(Boost, 승압형), 벅-부스트(Buck-Boost) 구조가 있습니다.

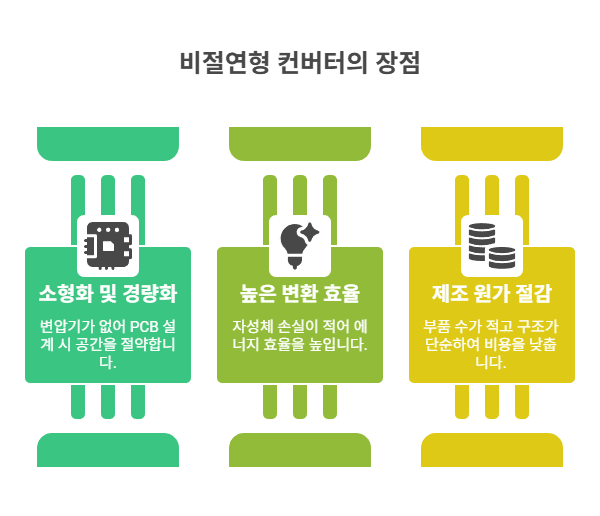

핵심 장점

1. 소형화 및 경량화: 부피를 많이 차지하는 변압기가 없으므로 PCB 기판 설계 시 매우 작고 콤팩트하게 제품을 구성할 수 있습니다.
2. 높은 변환 효율: 자성체로 인한 전력 손실 요소가 적기 때문에 시스템의 에너지 변환 효율을 극대화할 수 있습니다.3.
3. 제조 원가 절감: 사용되는 부품 수가 적고 구조가 단순하여 자재 명세서(BOM) 상의 단가를 낮추어 대량 생산에 유리합니다.

주요 단점 및 설계 주의사항

입력단과 출력단이 접지(Ground)를 공유하기 때문에, 스위칭 소자 파손 시 입력단의 고전압이 출력단으로 바로 전달될 위험이 있습니다. 또한 입출력 전압비가 극단적으로 큰 경우에는 적용하기 어렵습니다.

주요 적용 분야

전기자전거 내부의 배터리 전원 관리, 소형 마이크로 모빌리티의 모터 제어 보드, 기기 내부에서 특정 부품(센서, 통신 모듈 등)에 안정적인 직류 전압을 공급하는 전원 장치 등 분산 전원 시스템에서 효율과 공간 절약이 우선시될 때 적합합니다.

---

4. 절연형 vs 비절연형 컨버터 비교 분석

성공적인 하드웨어 스타트업을 위해 제품 기획 단계에서 두 가지 방식의 특성을 명확히 비교하여 선택하는 것이 중요합니다.

구분	절연형 컨버터 (Isolated)	비절연형 컨버터 (Non-Isolated)
전기적 분리(절연)	있음 (변압기 사용)	없음 (접지 공유)
안전성	매우 높음 (노이즈 및 과전압 차단)	상대적으로 낮음
효율성	상대적으로 낮음 (자성체 손실 발생)	높음
크기 및 무게	큼 (무거움)	작음 (가벼움, 소형화에 유리)
개발 및 제조 비용	높음 (복잡한 PCB 설계 및 부품 단가)	낮음 (단순한 설계, 경제적)
주요 토폴로지	플라이백, 포워드, 풀브리지 등	벅, 부스트, 벅-부스트 등
적합한 적용 분야	전기차 충전기, 연료전지, 신재생 에너지	전기전자기기 내부 전원, 배터리 관리 회로

(※ 본 가이드의 설계 기준은 입출력 전압 1000V 이하에 한정됩니다.)

---

5. 성공적인 전력변환장치 개발 프로세스: 하드웨어 설계

전력변환장치의 토폴로지를 결정했다면, 본격적인 하드웨어 개발에 착수하게 됩니다. 회로설계와 PCB 기판 설계는 제품의 수명과 신뢰성을 결정짓는 뼈대입니다.

5.1 회로 설계와 BOM(자재 명세서) 구성

회로 설계는 전류의 흐름과 전압의 분배를 계산하여 최적의 부품을 선정하는 과정입니다. 이때 가장 중요한 산출물이 바로
BOM(Bill of Materials)입니다. BOM은 기판 하나를 구성하기 위해 들어가는 모든 전자 부품(IC 칩, 저항, 커패시터, 커넥터, 자성체 등)의 종류, 사양,제조사 정보가 담긴 ‘예산의 설계도’입니다.

설계가 아무리 완벽하더라도 BOM에 수급이 어렵거나 단종된 부품이 포함되어 있으면 시제품 제작 및 양산이 불가능합니다. 따라서 설계 초기부터 양산 단가와 소싱 난이도를 고려하여 최적의 부품으로 BOM을 구성하는 전문적인 회로 설계 업체와의 협업이 필수적입니다.

5.2 거버 파일(Gerber File)과 PCB 아트웍(Artwork)

회로도가 완성되면, 부품들을 실제 물리적인 보드 위에 배치하고 전기적 신호가 흐를 구리배선을 연결하는 PCB 아트웍 작업을 진행합니다. 전력변환장치는 대전류와 고전압이 흐르므로, 발열 문제와 전자기 간섭(EMC/EMI) 노이즈 대책을 반드시 고려한 임피던스 설계가반영되어야 합니다.

이 작업의 최종 산출물은 거버 파일(Gerber File)입니다. 거버 파일은 PCB 제조 공장에 기판 제작을 맡기기 위해 전달하는 글로벌 표준 도면 데이터로, 이 파일만 있으면 어떤 공장에서도 동일한 기판을 제작할 수 있어 양산 및 권리 확보에 매우 중요한 문서입니다.

---

6. DSP 기반 제어 알고리즘 및 펌웨어 설계

과거의 전력변환장치는 아날로그 소자를 이용해 제어했지만, 현재는 정밀하고 복잡한 연산이 가능한 디지털 제어 방식으로 진화했습니다.

6.1 TI(Texas Instruments) 플랫폼의 중요성

디지털 제어의 핵심은 연산을 담당하는 프로세서입니다. 업계에서는 전력전자 분야에 특화된 기능과 높은 신뢰성을 제공하는 DSP(Digital Signal Processor) 플랫폼을 광범위하게사용합니다. TI사의 DSP는 고속 고해상도의 PWM(Pulse Width Modulation) 신호 생성과 정밀한 ADC(아날로그-디지털 변환) 기능을 제공하여, 인버터 및 컨버터의 성능을 극대화할 수 있습니다.

6.2 제어 알고리즘 설계와 시뮬레이션

신재생 에너지용 전력변환장치나 전기차 충전기를 개발할 때, 하드웨어를 바로 제작하여 테스트하는 것은 과전압/과전류로 인한 부품 파손의 위험이 큽니다. 따라서 설계된 회로 모델과 제어 알고리즘(예: PID 제어, 전류/전압 이중 루프 제어)을 바탕으로 사전에 시뮬레이션을수행합니다. 시뮬레이션을 통해 시퀀스 설계가 정상적으로 동작하는지, 예상치 못한 노이즈나 공진이 없는지 철저하게 검증합니다.

6.3 펌웨어(Firmware) 구현

시뮬레이션으로 검증된 알고리즘은 C언어 등을 통해 펌웨어로 코딩되어 TI DSP에 이식됩니다. 펌웨어는 제품의 구동을 제어할 뿐만 아니라, 비정상적인 전압이나 전류가 감지될 경우 시스템을 즉각 차단하는 보호(Protection) 로직을 포함합니다.

---

7. 시제품 제작(Prototyping)과 제조적합성설계(DFM)

하드웨어와 펌웨어 설계가 마무리되었다면, 설계가 실제로 올바르게 작동하는지 확인하기위해 시제품 제작(프로토타입 제작)을 진행해야 합니다. 시제품은 아이디어를 현실로 만드는첫 단계로, 기술 검증과 시장 반응 확인, 투자 유치를 위한 필수 과정입니다.

7.1 시제품의 종류와 가공 방식

• 소프트 목업(Soft Mockup): 형상이나 크기 등 수치적인 부분의 확인을 목적으로 3D프린팅 등을 활용해 단시간에 저렴하게 제작하는 형태입니다.
• 디자인 목업(Design Mockup): 제품의 외관, 색상, 디자인 컨셉을 실제 양산 제품과유사하게 시각화하는 단계입니다. 표면 처리나 도색 등 후가공이 들어갑니다.
• 워킹 목업(기능성 시제품, Working Mockup): 내부 PCB 기판과 전력변환 회로를 탑재하여 실제 구동과 기능 테스트가 가능하도록 만든 시제품입니다.
• MVP (최소 기능 제품): 시장 반응을 빠르게 확인하기 위해 제품의 핵심 기능만을 담아신속하게 제작하는 시제품입니다.

외장 케이스 제작 시에는 비용과 목적에 따라 3D 프린팅이나 알루미늄/플라스틱 CNC 가공, 혹은 초기 소량 양산을 위한 QDM(간이금형) 제작 방식을 선택하게 됩니다.

---

7.2 제조적합성설계(DFM)의 적용

시제품이 단순한 데모 수준을 넘어 실제 양산으로 부드럽게 이어지려면, 제품 기획 단계에서부터 제조적합성설계(DFM, Design for Manufacturability)가 반영되어야 합니다. DFM은 제품이 기능적 요구사항을 만족시키면서도 제조 효율을 극대화하고 총 제조 원가를 최소화하는 설계 접근법입니다.

특히 플라스틱 사출 금형을 이용해 컨버터의 케이스를 대량 생산할 계획이라면, 설계 단계에서 동시공학(Concurrent Engineering)을 도입하여 조립을 단순화하고, 표준화된 부품을사용하며, 벽 두께의 균일화 및 구배(Draft) 적용 등 금형 성형성을 고려한 3D 모델링 설계가 반드시 이루어져야 합니다. 연구에 따르면 제품 개발 비용의 약 70% 이상이 설계 단계에서 결정되므로, 초기 DFM 도입은 출시 속도를 높이고 불량률을 줄이는 가장 중요한 전략입니다.

---

8. 하드웨어 스타트업을 위한 원스톱 제품개발 서비스

전력변환장치(컨버터, 인버터) 개발은 고전압/고전류를 다루는 매우 정밀하고 안전성이 요구되는 과정입니다. 절연형과 비절연형 토폴로지의 선택부터 최적의 소자가 반영된 BOM 구성, TI DSP 기반의 펌웨어 구현, 그리고 양산을 고려한 DFM 기구설계와 워킹 목업 제작에이르기까지, 모든 과정이 유기적으로 연결되어야만 시간과 개발 비용을 획기적으로 아낄 수있습니다.

“아이디어는 있는데 무엇을 어떻게 준비해서 견적을 요청해야 할지 모르겠다”라고 고민하시는 중소기업 및 하드웨어 스타트업 담당자라면, 부분적인 외주가 아닌 제품 라이프사이클 전체를 관리할 수 있는 전문가와의 협업이 필요합니다.

• 한국전자기술(k-rnd.com)은 하드웨어 회로 설계, 기구 설계, 부품 소싱, 시뮬레이션 및펌웨어 개발, 그리고 최종 시제품 납품까지 한 번에 해결하는 턴키(Turn-key) 방식의 원스톱 제품개발 서비스를 제공합니다. 전기자전거, 전기차 충전용 컨버터 및 신재생 에너지 연계 시스템 개발을 기획 중이시라면, 초기 기획 단계부터 양산시의 SMT 불량 방지, 노이즈 대책, 최적의 DFM 전략까지 컨설팅을 받아보시길 권장해 드립니다.

고객님의 혁신적인 아이디어가 세상에 완벽한 형태로 출시될 수 있도록, 안정적이고 체계적인 하드웨어 설계 파트너를 만나 프로젝트의 성공을 앞당기시기 바랍니다.
(※ 지원사업(예: 온라인제조플랫폼, 제조혁신바우처 등)을 통한 시제품 제작 지원 조건 및세부 내용은 담당 기관의 최신 공고를 반드시 확인하세요.)

---

[FAQ] 전력변환장치 개발 및 설계, 자주 묻는 질문

성공적인 하드웨어 시제품 제작과 전력변환장치(컨버터, 인버터) 설계를 앞두고 많은 실무자분들이 공통적으로 주시는 질문들을 모았습니다.

---

전문적인 컨설팅이 필요하신가요?

전력변환 시스템은 눈에 보이지 않는 고주파 노이즈와 발열을 다루는 난도 높은 기술 분야입니다. 아이디어의 기술적 구현 가능성이나 시제품 제작 예산 산정과 관련하여 궁금한 점이있으시다면, 언제든 한국전자기술(k-rnd.com)의 전문가와 상의하여 프로젝트의 첫 단추를완벽하게 꿰어 보시길 바랍니다.
