플라스틱 금형이란? 사출금형·시금형공법 비교와 선택 기준 완전정리

플라스틱 금형이란 사출·압출 등의 공법으로 플라스틱 부품을 일정한 형태로 찍어내기 위해제작하는 정밀 틀(Mold)을 의미합니다. 시제품 검증은 끝났지만 막상 양산 단계에서 어떤금형 공법을 선택해야 비용과 납기 부담을 줄일 수 있을지 고민하고 있다면, 이 글에서 ① 플라스틱 금형의 종류별 차이와 ② 개발 단계에 맞는 선택 기준, 이 두 가지를 확인할 수 있습니다.

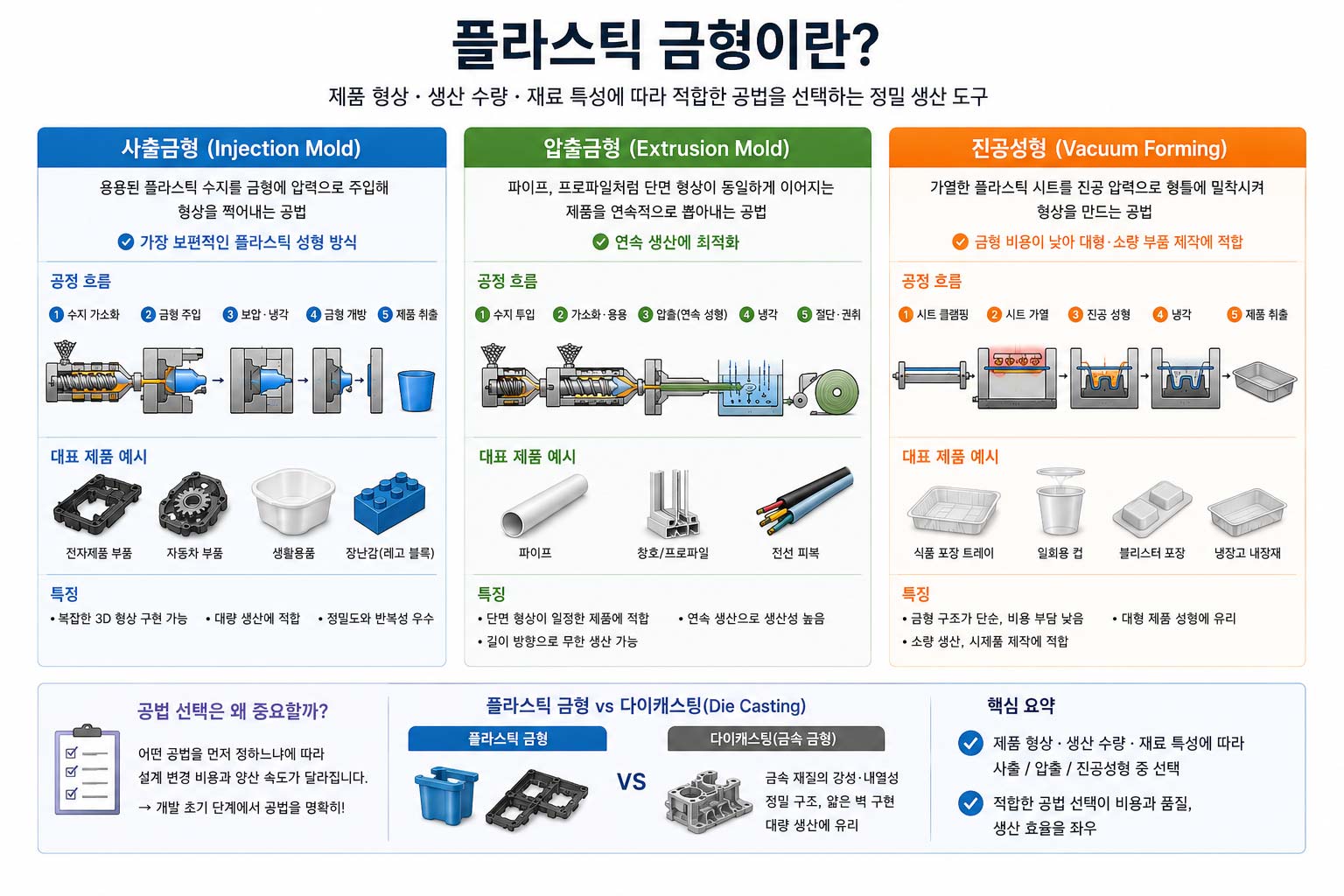

플라스틱 금형이란 무엇인가 — 공법별 차이부터 정리하기

플라스틱 금형은 단일 공법이 아닙니다. 제품의 형상, 생산 수량, 재료 특성에 따라 적용하는공법이 달라지죠. 대표적인 세 가지 공법은 다음과 같습니다.

사출금형(Injection Mold): 용융된 플라스틱 수지를 금형 내부에 압력으로 주입해 형상을 찍어내는 공법으로, 플라스틱 금형 중 가장 보편적으로 사용됩니다.
압출금형(Extrusion Mold): 파이프, 프로파일처럼 단면 형상이 동일하게 이어지는 제품을 연속적으로 뽑아낼 때 사용하는 공법입니다.
진공성형(Vacuum Forming): 가열한 플라스틱 시트를 진공 압력으로 형틀에 밀착시켜 형상을 만드는 방식으로, 금형 비용 부담이 낮아 대형·소량 부품 제작에 적합합니다.

플라스틱 금형은 제품의 형상과 생산 수량에 따라 사출·압출·진공성형 중 적합한 공법이 달라지는 정밀 생산 도구입니다. 어떤 공법을 먼저 정하느냐에 따라 이후 설계 변경 비용과 양산 속도가 크게 달라지기 때문에, 개발 초기 단계에서 공법을 명확히 하는 과정이 중요합니다.
참고로 다이캐스팅(Die Casting)도 ‘금형’이라는 단어가 함께 쓰이지만, 이는 알루미늄·아연 등 금속을 녹여 찍어내는 공법으로 플라스틱 금형과는 재료 자체가 다릅니다. 금속 재질의 강성이 필요한 부품이라면 다이캐스팅을, 가벼운 무게와 디자인 자유도가 중요한 부품이라면 플라스틱 금형을 검토하는 식으로 구분하면 됩니다.

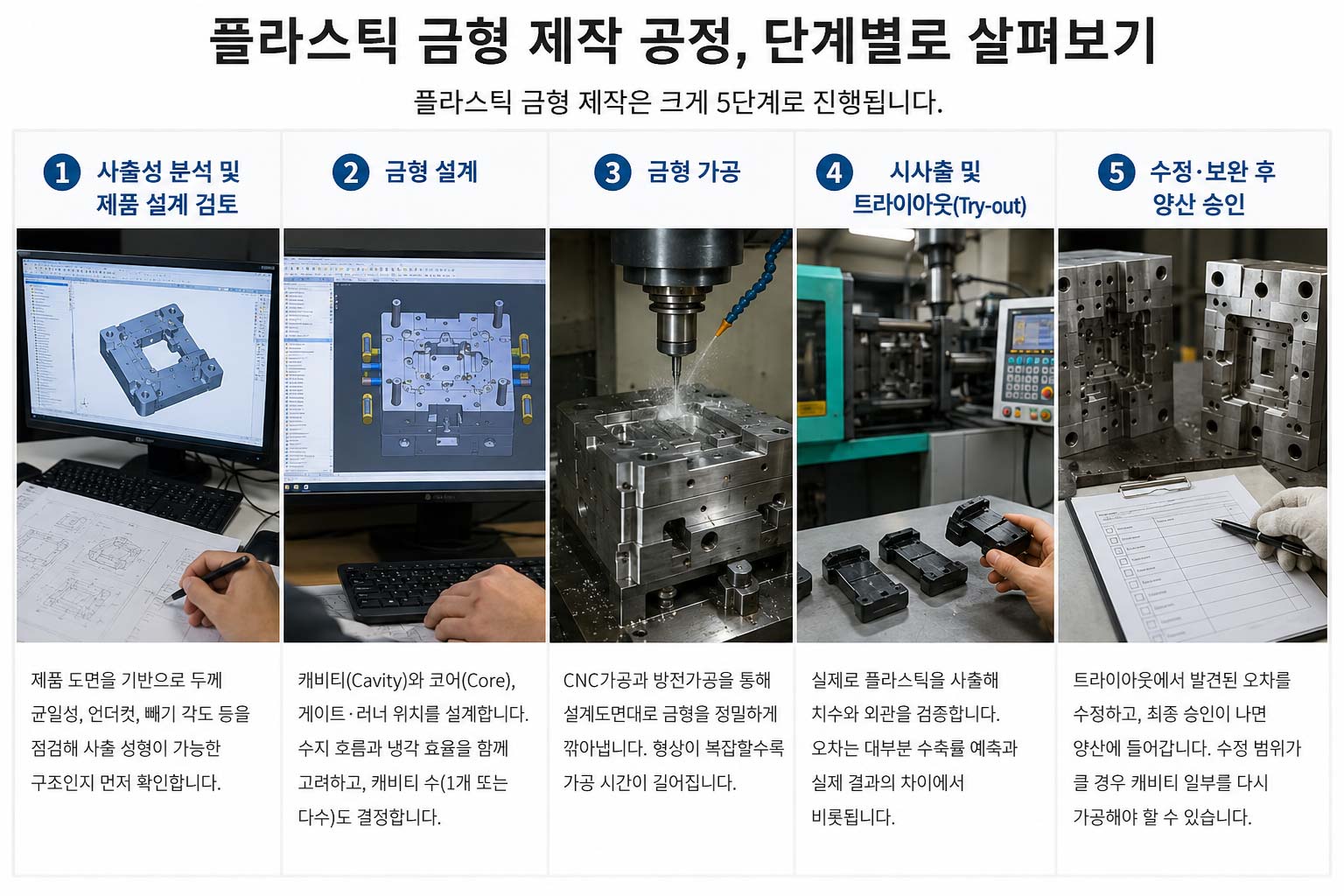

플라스틱 금형 제작 공정, 단계별로 살펴보기

플라스틱 금형 제작은 크게 5단계로 진행됩니다.

사출성 분석 및 제품 설계 검토: 제품 도면을 기반으로 두께 균일성, 언더컷, 빼기 각도 등을 점검해 사출 성형이 가능한 구조인지 먼저 확인합니다. 이 단계에서 구조적 문제를 미리 잡아내지 못하면, 금형 가공이 끝난 뒤에야 설계 결함이 드러나 비용이 두 배로 늘어날 수 있습니다.2.
금형 설계: 캐비티(Cavity)와 코어(Core), 게이트·러너 위치를 설계합니다. 이 단계에서는 수지 흐름과 냉각 효율을 함께 고려해야 하며, 제품에 따라 캐비티 수를 1개로 할지다수로 할지도 함께 결정합니다.3.
금형 가공: CNC가공(컴퓨터 수치제어 절삭 가공)과 방전가공을 통해 설계도면대로 금형을 정밀하게 깎아냅니다. 형상이 복잡할수록 가공 시간이 길어지므로, 설계 단계에서부터 가공 난이도를 함께 검토하는 것이 효율적입니다.4.
시사출 및 트라이아웃(Try-out): 실제로 플라스틱을 사출해 치수와 외관을 검증하는 단계입니다. 이때 발견되는 오차는 대부분 수축률 예측과 실제 결과의 차이에서 비롯됩니다.5.
수정·보완 후 양산 승인: 트라이아웃에서 발견된 오차를 수정하고, 최종 승인이 나면 양산에 들어갑니다. 수정 범위가 클 경우 캐비티 일부를 다시 가공해야 할 수도 있어, 트라이아웃 단계의 꼼꼼한 검증이 이후 일정을 좌우합니다.

더 자세한 공정별 체크리스트는 사출금형 공정 단계별 완전 정리 에서 확인할 수 있습니다.

시제품 단계와 양산 단계, 어떤 금형을 선택해야 할까

플라스틱 금형을 처음 의뢰하는 기업들이 가장 많이 묻는 질문이 있습니다. “지금 바로 양산용 금형을 만들어야 하나요?” 답은 개발 단계에 따라 달라집니다.

구분	시금형(QDM 금형)	양산용 사출금형
주요 용도	설계 검증, 소량 테스트 생산	대량 양산
생산 가능 수량	수십 ~ 수백 개	수만 개 이상
금형 재질	알루미늄 등 가공이 쉬운 소재	경도가 높은 금형강
적합한 시점	설계 변경 가능성이 남아있는 시제품 단계	설계가 확정된 양산 직전 단계

시금형은 양산 금형 제작 전 설계 검증 단계에서 사용하는 간이 금형으로, 양산 금형 대비 비용을 평균 60~70% 절감할 수 있습니다. 설계 변경 가능성이 남아 있는 상태에서 곧바로 양산용 금형을 제작하면, 수정이 발생했을 때 금형을 다시 깎아야 하는 비용 부담이 훨씬 커지죠. 그래서 시제품 단계에서는 시금형으로 먼저 검증하고, 양산이 확정된 뒤 사출금형으로넘어가는 순서가 일반적입니다.

플라스틱 금형에 자주 사용되는 수지 종류

같은 사출금형이라도 어떤 수지를 사용하느냐에 따라 제품의 강도, 외관, 가격이 달라집니다. 대표적으로 많이 쓰이는 수지는 다음과 같습니다.

ABS: 충격에 강하고 표면 광택이 우수해 가전제품 외관 부품에 널리 사용됩니다.
PP(폴리프로필렌): 가볍고 화학적 내성이 좋아 생활용품, 포장 부품에 적합합니다.
POM(폴리아세탈): 마찰이 적고 치수 안정성이 뛰어나 기어, 베어링 등 정밀 부품에 사용됩니다.
PC(폴리카보네이트): 투명도와 내열성이 높아 전자제품 디스플레이 커버 등에 사용됩니다.
나일론(PA): 내마모성과 강도가 높아 구조 부품이나 체결부에 자주 쓰입니다.

수지 종류에 따라 수축률과 성형 온도가 다르기 때문에, 금형 설계 단계에서 어떤 수지를 사용할지 미리 확정해야 치수 오차를 줄일 수 있습니다.

플라스틱 금형 설계 시 반드시 고려해야 할 4가지 요소

수지 종류와 수축률: 플라스틱 수지마다 냉각 후 수축하는 비율이 다르기 때문에, 이를반영하지 않으면 완성품 치수가 설계 도면과 어긋납니다. 예를 들어 ABS와 PP는 수축률 자체가 다르기 때문에 같은 도면이라도 수지에 따라 금형 치수를 다르게 보정해야 합니다.
생산 수량과 금형 수명: 예상 생산 수량에 맞춰 금형강의 경도와 내구성을 결정해야 금형이 중간에 손상되는 일을 막을 수 있습니다. 소량 생산이라면 가공이 쉬운 소재로 비용을낮추고, 대량 양산이라면 처음부터 내구성이 높은 금형강을 선택하는 편이 결과적으로유리합니다.
표면처리와 정밀도: 제품 외관에 텍스처나 광택이 필요한 경우, 금형 표면처리 방식이 최종 품질을 좌우합니다. 부품이 조립되는 면이라면 정밀도 허용 오차 기준도 미리 합의해야 합니다.
사용 환경(방수·방진 등급): 야외나 습기가 많은 환경에서 쓰이는 제품이라면 IP 방수등급(국제 보호 등급, 방수·방진 성능을 숫자로 표시하는 규격) 기준을 설계 초기부터 반영해야 합니다. 등급 기준을 양산 직전에 반영하면 금형 구조 자체를 변경해야 하는 경우도생깁니다.

60여 개 지식재산권을 보유한 한국전자기술의 설계 경험상, 금형 설계 초기 단계에서 수지수축률을 정확히 반영하지 않으면 시사출 단계에서 치수 오차가 발견되어 재설계로 이어지는 경우가 적지 않습니다. 설계 검토 단계에서 이 부분을 꼼꼼히 짚고 넘어가는 것이, 결과적으로 가장 빠른 길입니다.

금형 제작비 부담, 제조혁신바우처로 줄이는 방법

플라스틱 금형은 설계와 가공 난이도에 따라 투자 비용이 적지 않은 항목입니다. 초기 창업자나 중소기업이라면 중소기업 제조혁신바우처를 활용해 금형 제작을 포함한 제조 서비스비용 일부를 지원받는 방법을 검토해 볼 수 있습니다. 신청 절차는 제조혁신바우처 신청 절차 가이드에서 자세히 다루고 있습니다.

⚠️ 지원 조건 및 세부 내용은 담당 기관의 최신 공고를 반드시 확인하세요.
